La definición del término HVAC (del inglés: Heating, Ventilation, and Air Conditioning- Calefacción, Ventilación y Aire Acondicionado) es mucho más que un simple aparato de aire frío o de aire caliente, sino que se refiere a la ingeniería básica que da lugar al confort en el entorno interior y es clave para la salud, la productividad o la preservación de procesos y equipos sensibles.
En la actualidad, desde un rascacielos de oficinas de vanguardia hasta el quirófano más estéril, pasando por el centro de datos más crítico, la gestión exacta del entorno interior es responsabilidad de un sistema hvac bien diseñado, centrado principalmente en las variables de temperatura, humedad y calidad del aire.
En el presente informe extenso desglosamos qué parte constituye un sistema hvac, cómo funcionan sus componentes clave, las tecnologías avanzadas que aplica y, fundamentalmente, las muchas aplicaciones que tienen tanto para el sector residencial como para las complejas soluciones industriales y la imprescindible relación con el servicio de ingeniería eléctrica.
Te podría interesar: Servicio de telecomunicaciones en Perú
Los tres pilares fundamentales del sistema HVAC
Para comprender el sistema en su totalidad, es vital entender sus tres componentes interconectados:
1. Calefacción
La función de calefacción se encarga de elevar la temperatura del aire interior para alcanzar un nivel de confort deseado, especialmente en climas fríos.
- Fuentes de calor: Las más comunes incluyen el gas natural, propano, electricidad (bombas de calor, resistencias), fuelóleo y fuentes de calor radiante.
- Mecanismos: Hornos (o calderas) que queman combustible o utilizan energía eléctrica para calentar aire o agua, la cual luego se distribuye. Las bombas de calor son una tecnología eficiente que, en modo de calefacción, extraen el calor del aire exterior (incluso en frío) y lo transfieren al interior.
2. Ventilación
La ventilación es el proceso de reemplazar o intercambiar el aire en un espacio. Es fundamental por varias razones:
- Calidad del aire interior (IAQ): Diluye y elimina contaminantes, olores, dióxido de carbono y humedad excesiva.
- Renovación: Introduce aire fresco del exterior.
- Tipos de ventilación:
- Ventilación natural: Uso de ventanas y puertas.
- Ventilación mecánica: Uso de ventiladores y ductos. Los sistemas modernos suelen incorporar
- Recuperadores de Energía (ERV) o Recuperadores de Calor (HRV) que intercambian la energía térmica entre el aire saliente y el aire fresco entrante, mejorando drásticamente la eficiencia energética del sistema hvac.
3. Aire acondicionado
El acondicionamiento de aire no solo se trata de enfriar, sino también de deshumidificar el aire.
- Principio termodinámico: Se basa en el ciclo de refrigeración por compresión de vapor, que utiliza un refrigerante para absorber calor del interior (evaporación) y liberarlo al exterior (condensación).
- Componentes clave: Compresor (el corazón del sistema), Condensador, Válvula de Expansión y Evaporador.
Te podría interesar:Seguridad electrónica
¿Cómo funciona un sistema HVAC ?

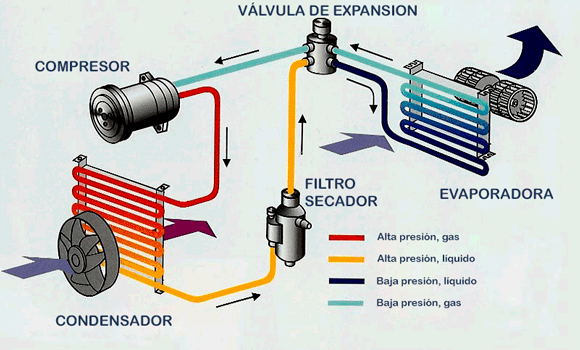

El funcionamiento de cualquier sistema hvac se basa en la manipulación controlada de los fluidos y la energía para transferir calor. El ciclo de refrigeración es el pilar de la función de enfriamiento y deshumidificación:
- Evaporación : El refrigerante líquido a baja presión entra en el evaporador (la bobina interior). Absorbe el calor del aire interior (enfriándolo) y se convierte en gas.
- Compresión: El gas refrigerante viaja al compresor, que eleva su presión y temperatura. Este es el componente que requiere la mayor parte de la energía eléctrica.
- Condensación : El gas caliente y a alta presión viaja al condensador (la bobina exterior). Allí, el calor se disipa al aire exterior y el refrigerante se condensa de nuevo a líquido.
- Expansión: El líquido refrigerante pasa a través de la válvula de expansión o tubo capilar, donde su presión cae abruptamente, preparándolo para absorber calor nuevamente en el evaporador.
Te podría interesar:Instalación de sistemas contra incendios
Tipos de sistemas HVAC
La tecnología HVAC ha avanzado significativamente, ofreciendo diversas configuraciones para diferentes necesidades y escalas.
1. Sistemas centrales vs. locales
- Sistemas centrales: Una unidad o conjunto de unidades manejan la climatización de todo un edificio (ej. sistemas de chiller y torres de enfriamiento en grandes edificios).
- Sistemas locales : Consisten en una unidad exterior y una o varias unidades interiores. Son populares en el sector residencial y pequeños comercios por su facilidad de instalación y control individualizado.
2. Tecnología VRF/VRV
Es la vanguardia en sistemas multi-zona. Un solo condensador exterior puede manejar numerosas unidades interiores (hasta 60 o más), permitiendo que algunas zonas reciban refrigeración mientras otras reciben calefacción simultáneamente (gracias a la recuperación de calor). Este nivel de control y eficiencia hace que sean una opción predilecta en soluciones industriales y edificios de oficinas de alta gama.
3. Sistemas geotérmicos
Utilizan la temperatura estable de la tierra como fuente o sumidero de calor. Son sistemas de bomba de calor extremadamente eficientes que requieren un tendido de tuberías subterráneo.
4. Sistemas de agua helada
Comunes en grandes complejos, los chillers enfrían agua, la cual es bombeada a través de tuberías a unidades de tratamiento de aire (UTA o AHU) ubicadas en todo el edificio. La flexibilidad de estos sistemas es clave para la integración en sistemas hvac de gran escala.
Te podría interesar:Instalación de aire acondicionado
¿Dónde se aplica el sistemas HVAC?
Si bien el confort en el hogar es la aplicación más conocida, las soluciones industriales y comerciales representan el segmento más complejo y crítico de la ingeniería hvac.
1. Aplicaciones industriales y procesos
En la industria, el hvac no se trata solo de comodidad, sino de viabilidad operativa.
- Centros de datos y salas de servidores: La refrigeración es una necesidad absoluta. Una falla en la climatización puede llevar al sobrecalentamiento y la destrucción de equipos costosos. Se requiere un control de precisión y sistemas redundantes.
- Farmacéuticas y laboratorios: El control estricto de la temperatura, humedad y presión negativa o positiva es crucial. Las salas blancas (cleanrooms) utilizan filtración HEPA y sistemas de presión diferencial para evitar la contaminación cruzada.
- Almacenamiento de alimentos y cadena de frío: Mantenimiento de temperaturas específicas para evitar el deterioro y cumplir con regulaciones sanitarias.
2. Hospitales y centros de Salud
Aquí, el sistema hvac es un componente de salud pública.
- Aislamiento de infecciones: Uso de presión negativa para contener patógenos en cuartos de aislamiento (el aire fluye hacia el cuarto, no fuera).
- Quirófanos: Uso de presión positiva para garantizar que el aire contaminado no ingrese al área quirúrgica.
3. Aplicaciones comerciales y de servicios
- Oficinas y escuelas: Enfocadas en la calidad del aire para maximizar la productividad y minimizar la propagación de enfermedades, utilizando ventilación optimizada y sistemas de filtración avanzados.
Te podría interesar: Cómo crear contraseñas seguras y fáciles de recordar
Conexión con los servicios de ingeniería eléctrica
Un sistema hvac moderno no puede operar sin una infraestructura eléctrica robusta y bien diseñada. Aquí es donde los servicios de ingeniería eléctrica entran en juego, garantizando la seguridad, la eficiencia y la fiabilidad del sistema.
1. Dimensionamiento y suministro de energía
El componente más demandante de energía en cualquier sistema hvac es el compresor. Los ingenieros eléctricos deben:
- Cálculo de carga: Determinar la carga eléctrica total (kW, kVA) necesaria para el funcionamiento de compresores, bombas, ventiladores (motores) y sistemas de control.
- Diseño de circuitos: Diseñar circuitos dedicados (alimentadores) que soporten las altas corrientes de arranque (pico) de los grandes motores sin sobrecargar el sistema eléctrico del edificio.
2. Control y automatización (BMS)
Los sistemas hvac modernos se integran en los sistemas de gestión de edificios
- Cableado de control: Los ingenieros eléctricos son responsables del cableado y la integración de sensores, actuadores, válvulas de control y termostatos.
- Variadores de frecuencia (VFD/VSD): Estos dispositivos eléctricos controlan la velocidad de los motores de bombas y ventiladores. Al permitir que los motores operen solo a la velocidad necesaria (en lugar de encenderse/apagarse), se logra un enorme ahorro de energía y se reduce el desgaste. Los servicios de ingeniería eléctrica se encargan de su especificación e instalación.
3. Sistemas de respaldo y redundancia
En soluciones industriales críticas (como centros de datos), la continuidad operativa es clave.
- Integración con ups y generadores: El ingeniero eléctrico asegura que el sistema hvac crítico esté conectado a un Sistema de alimentación ininterrumpida (UPS) o un generador de respaldo para mantener la refrigeración durante cortes de energía. Esto es indispensable para proteger la inversión y la operatividad.
4. Eficiencia Energética y Cumplimiento Normativo
La eficiencia es un objetivo compartido. La ingeniería eléctrica optimiza el diseño para cumplir con códigos energéticos, empleando:
- Corrección del factor de potencia: Mejora la eficiencia del uso de la energía por los motores del hvac.
- Medición y monitoreo: Implementación de sistemas de monitoreo energético para rastrear el consumo y optimizar el rendimiento de los sistemas hvac.
Te podría interesar:Automatización de procesos: qué es y por qué tu empresa la necesita
Mantenimiento y rendimiento
El rendimiento a largo plazo de un sistema hvac se mantiene mediante un enfoque proactivo que asegura la fiabilidad y la eficiencia energética. Este es el backbone operativo.
1. Mantenimiento preventivo
Implica la inspección y el servicio regular de todos los componentes, incluyendo:
- Limpieza y reemplazo de filtros (crucial para la IAQ y la eficiencia).
- Revisión de niveles y fugas de refrigerante.
- Lubricación de partes móviles (motores, bombas).
- Calibración de termostatos y sensores de control.
2. Mantenimiento predictivo
Utiliza tecnología avanzada para predecir fallos antes de que ocurran:
- Termografía: Uso de cámaras infrarrojas para detectar puntos calientes en motores o paneles eléctricos que indican problemas inminentes.
- Análisis de vibraciones: Monitoreo de vibraciones en compresores y ventiladores para detectar desalineaciones o fallas en rodamientos.
3. Sistemas de control avanzados
Los controladores modernos utilizan algoritmos sofisticados para:
- Ajustar automáticamente la temperatura del agua de los chillers o la velocidad de los ventiladores según la carga real del edificio, maximizando la eficiencia.
- Diagnosticar fallas y alertar al personal de mantenimiento.
Comprender el sistema HVAC es el primer paso para optimizar nuestros espacios
Desde los más modernos edificios de oficinas pasando por quirófanos, o centros de datos, en la actualidad, el control que se realiza del ambiente se puede lograr gracias a un buen sistema HVAC que es capaz de mantener las tres condiciones necesarias: la temperatura, la humedad y la calidad del aire.
En este artículo se detalla qué es un sistema HVAC, cuál es la forma en la que funcionan sus partes principales, qué tipo de tecnologías usa y en qué espacios se aplica. Probablemente, también se hará notar la importancia de estos sistemas tanto en los hogares como en complejos sistemas industriales, así como su relación con los servicios de ingeniería eléctrica, que son fundamentales a la hora de poder realizar toda la operación de los sistemas HVAC.
